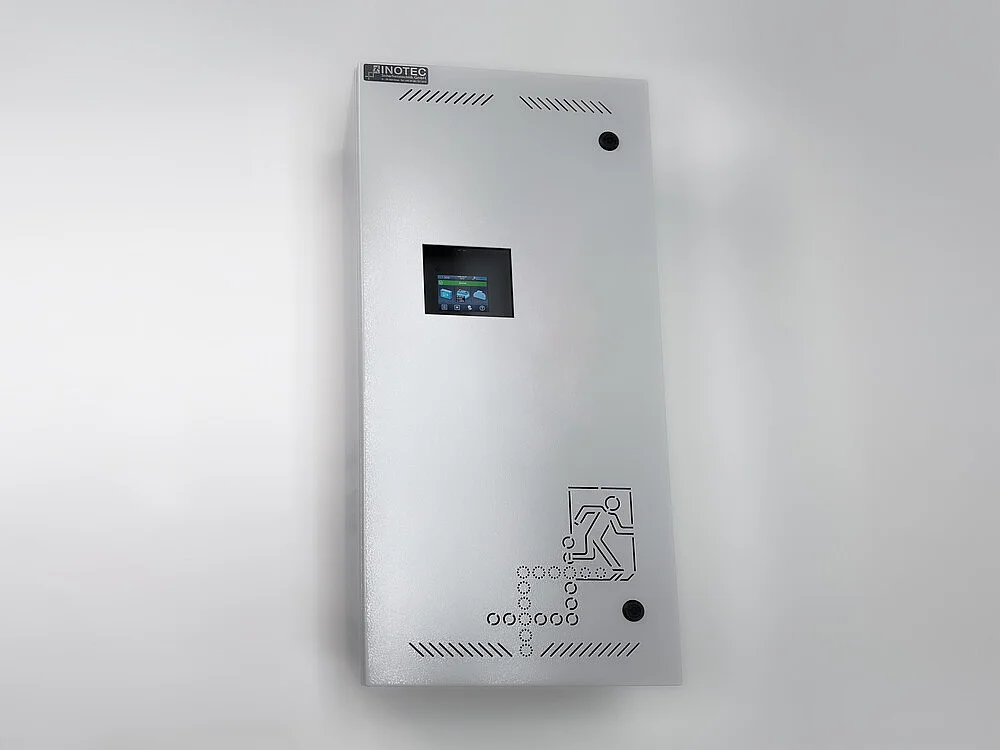

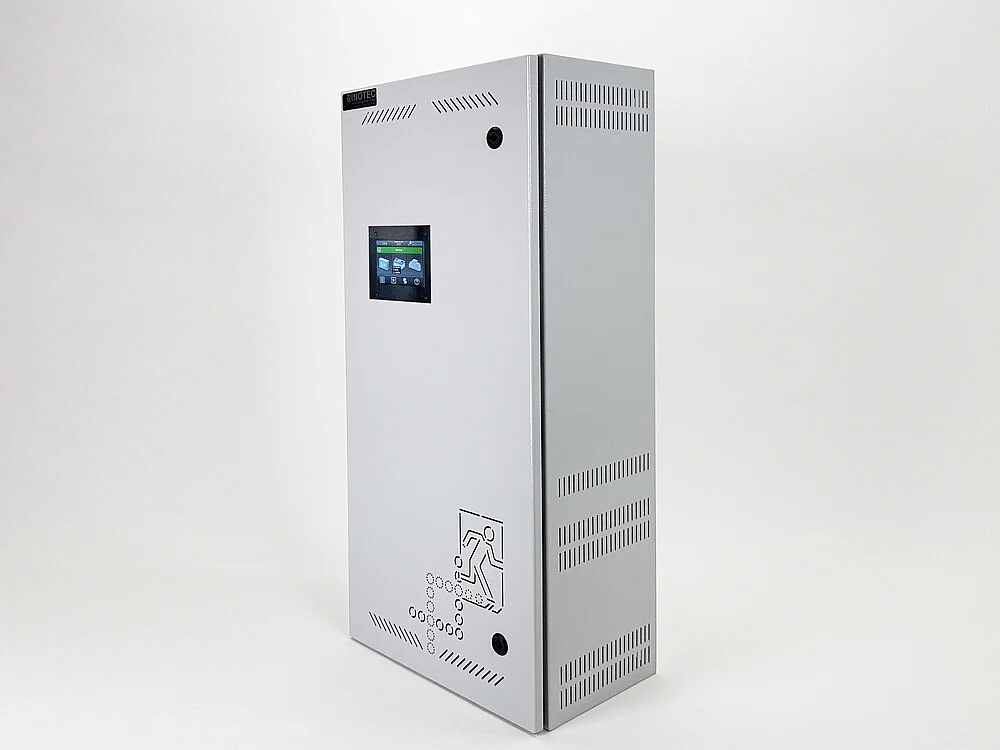

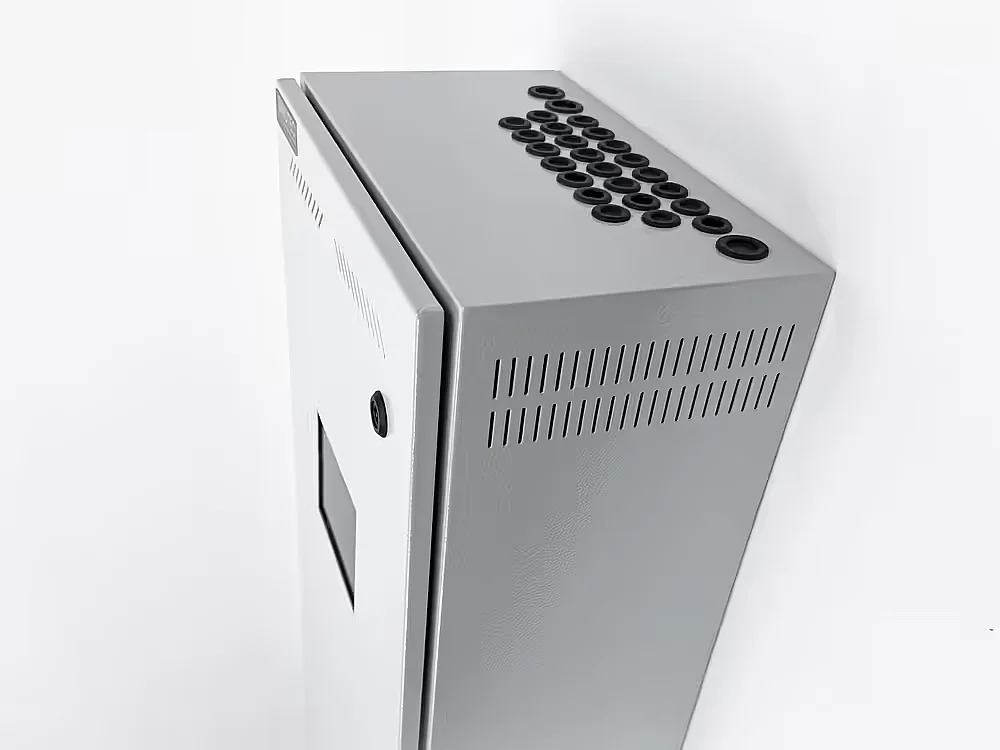

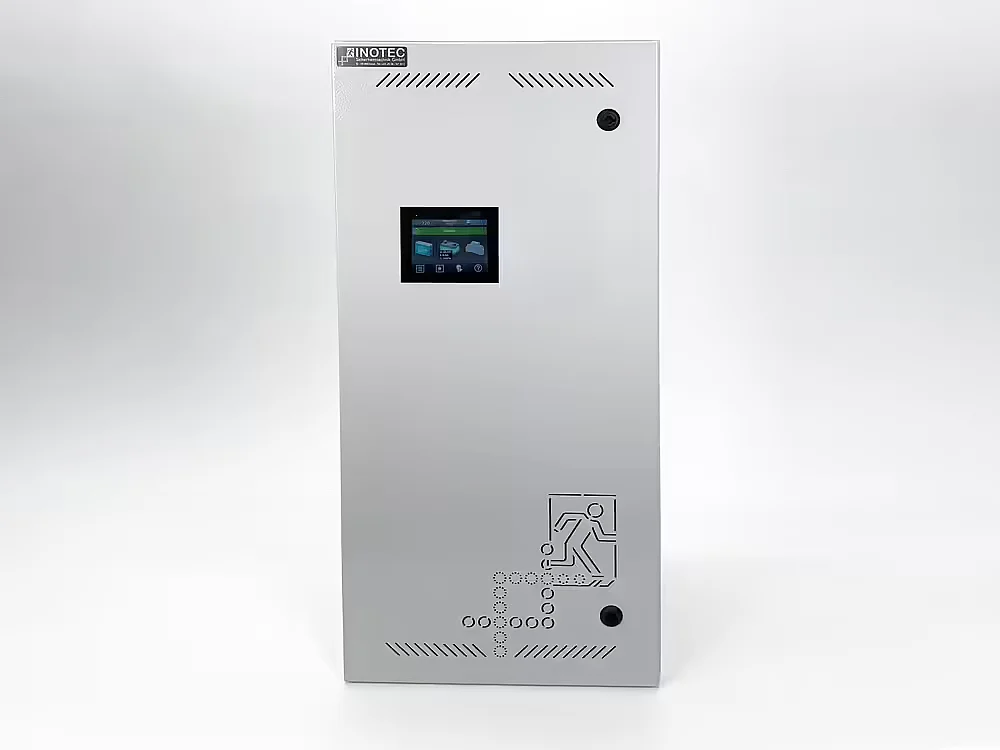

Compact centraal voedingssysteem INOTEC CPS 220/8

Klein centraal noodverlichtingssysteem voor 230V vluchtrouteverlichting en vluchtwegaanduiding armaturen.

Het CPS 220/8/1KW/1,2A IP31 systeem is uitgerust met de JOKER-technologie van de CPS 220/64 lijn en het bedient en monitort 230V noodverlichting armaturen. Schaalbaar en toekomstbestendig.

De INOTEC CPS 220/8 biedt:

Eenvoudig onderhoud en lagere TCO
Uitgebreide test- en controlefuncties
Betrouwbare werking bij stroomuitval
Zeer compacte vormfactor (1000 x 450 x 260mm)

Smal en krachtig: Ideaal voor kleine tot middelgrote projecten

Een innovatief en duurzaam centraal noodverlichtingssysteem dat speciaal is ontwikkeld voor de betrouwbare voeding en bewaking van 230V noodverlichtings-, vluchtwegaanduiding armaturen en noodverlichting geïntegreerd in algemene LED-lichtlijnen. Het zorgt voor een probleemloze werking bij stroomuitval en biedt uitgebreide bewakingsopties.

Het hart van het voedingssysteem is de geïntegreerde TFT-besturingseenheid, die een comfortabele bediening mogelijk maakt. Hier worden alle instellingen en tekstinformatie over modules, toepassingen en verlichting opgeslagen in een permanent geheugen – zelfs na een spanningsuitval blijven de gegevens behouden.

TFT-touchdisplay: Gebruiksvriendelijke en intuïtieve bediening

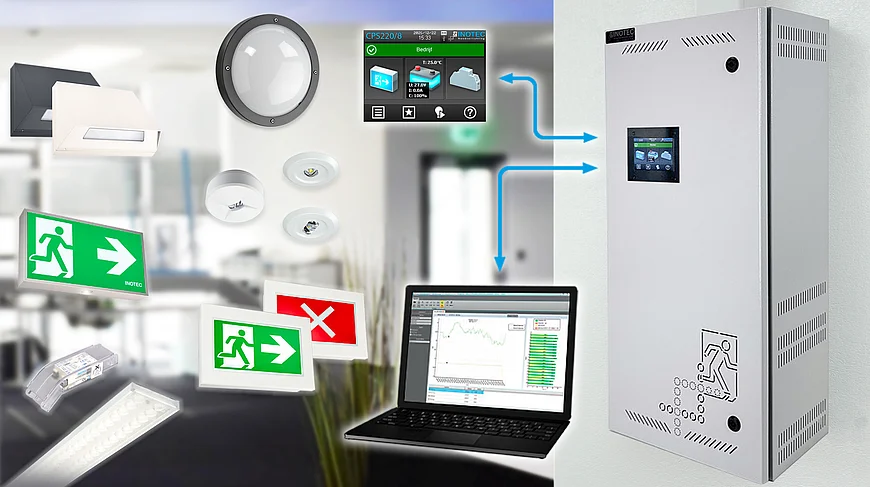

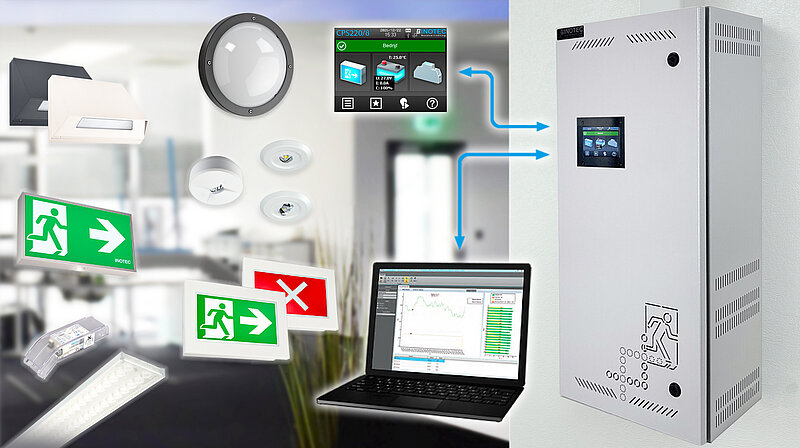

Slimme verbinding: Bewaking via INOWeb of INOView – altijd en overal
Flexibiliteit: Ondersteunt tot 8 afzonderlijke circuits met JOKER-technologie
Veiligheid: Batterij Controle Systeem (BCS) – nauwkeurige batterijdiagnoses
Toekomstbestendig: Dynamische vluchtwegaanduiding zonder extra bekabeling

Toepassingsmogelijkheden

Het CPS 220/8 systeem is zeer geschikt voor kleine en middelgrote projecten of oplossingen waarin het gebruik van 230V armaturen wenselijk is.

Dit centraal batterijsysteem is zo ontworpen, dat het onder andere gemakkelijk de huidige ELS-SV of vergelijkbare systemen van derden kan vervangen. Met nagenoeg identieke afmetingen in hoogte en breedte kan de installatieplaats behouden blijven. Bestaande armaturen kunnen in de meeste gevallen worden hergebruikt.

Uitgebreide test- en controlefuncties

Het systeem biedt de mogelijkheid om handmatige tests op elk moment uit te voeren. Alternatief kunnen automatische tests op vrij programmeerbare tijdstippen plaatsvinden. Alle testresultaten en statuswijzigingen worden opgeslagen in het geïntegreerde controlelogboek conform NEN-EN 1838 en NEN-EN 50172.

Slimme aansturing en flexibele programmeringsmogelijkheden
Efficiënter en eenvoudiger testen en onderhouden
Standaard uitgerust met een webinterface

Opbouw

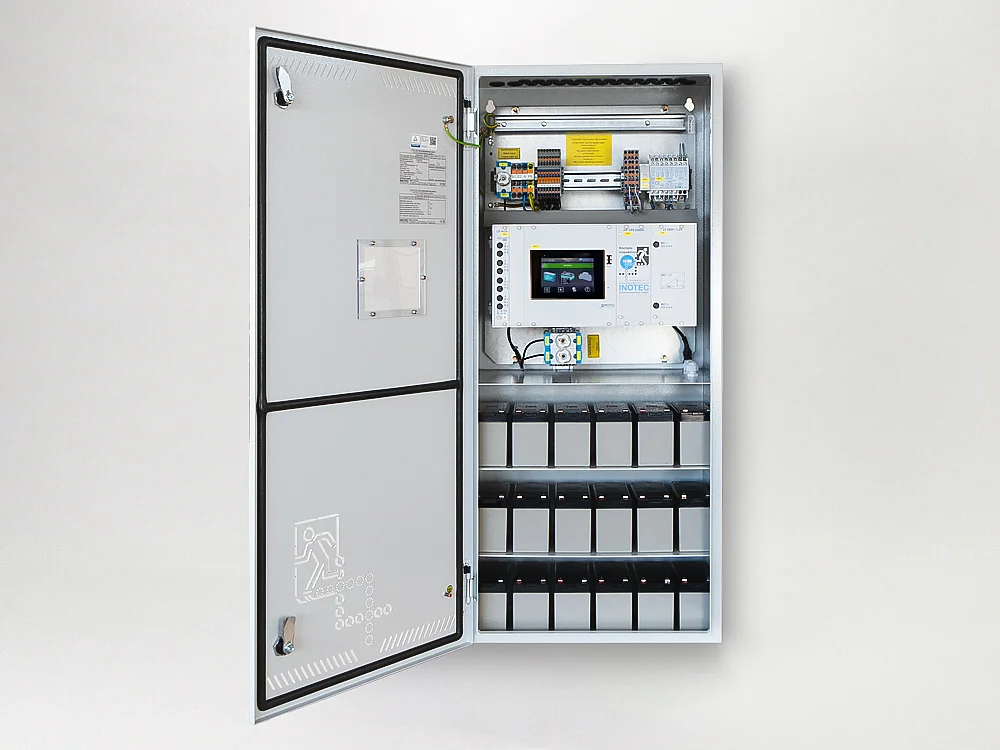

Het CPS 220/8 voedingssysteem (conform NEN-EN 50171) heeft een maximaal aangesloten vermogen van 1kW. Het systeem wordt eenvoudig bediend via een TFT-touchscreen. Naast het opladen van de batterijen zorgt een bidirectionele omvormer ervoor dat de eindcircuits in noodmodus worden gevoed. De CPS 220/8 compact centraal noodverlichtingssysteem heeft standaard 4 groepen (max. 8) met een maximale belasting van 2A per eindcircuit. Dankzij het modulaire ontwerp en de eenvoudig aan te sluiten componenten is het onderhoud erg gebruiksvriendelijk. En dat komt ten gunste van een lagere TCO (Total Cost of Ownership). Het systeem kan worden uitgebreid tot maximaal 8 circuits.

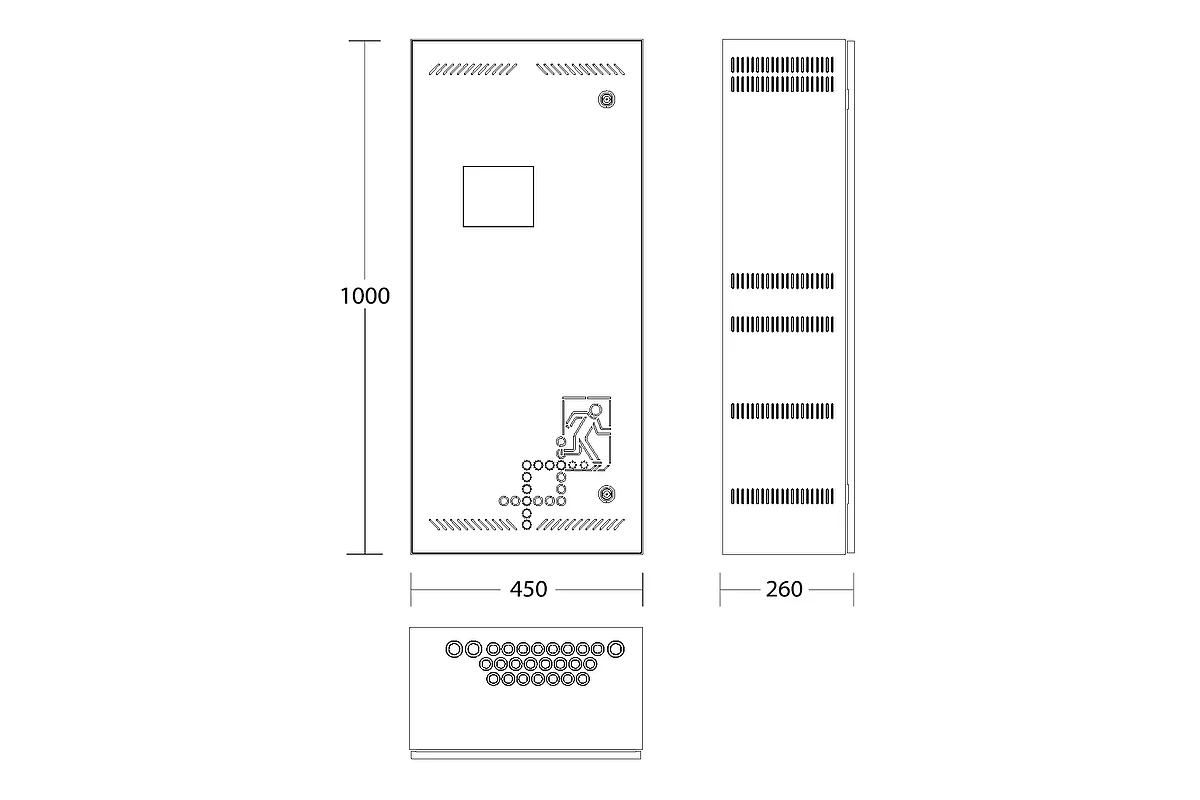

Afmetingen: 1000 x 450 x 260mm
Uitgangsspanning: 230V AC / 220V DC / 24V DC
Max. uitgangsvermogen: 1kW

Standaard uitgerust met:

Max. 8 groepen 2x SKE 4x2A met JOKER-technologie
TFT-touchscreen besturingseenheid
Ethernet-interface (modbus, email, beheer) - INOView / INOWeb
USB-interface voor programmeren via INOTEC Project Configurator
Optioneel: BCS Batterij Controle Systeem

Dit klein centraal noodverlichtingssysteem is schaalbaar, toekomstbestendig en ideaal voor projecten van elke omvang. Door zijn compacte bouwvorm is de INOTEC CPS 220/8 uitermate geschikt voor beperkte technische ruimtes, of wanneer een speciaal daartoe aangewezen ruimte ontbreekt.

Uitstekend inzetbaar in o.a.:

Utiliteit, Industriële omgevingen, Distributie Centra, Zorginstellingen, Ziekenhuizen, VvE omgevingen, Stations, Sportcomplexen, Zwembaden, Parkeergarages, Hotels en of Onderwijs omgevingen

Op zoek naar een centraal noodverlichtingssysteem voor grote projecten?

De CPS 220/64 serie is leverbaar in diverse vermogens en behuizingsuitvoeringen.

De modulaire opbouw en de keuze uit verschillende onderstations bieden voor elke toepassing de juiste oplossing. Zo zijn er bijvoorbeeld via de interne systeembus aangestuurde apparaten beschikbaar, evenals onderstations met 24V voedingsspanning voor inzet in veiligheidskritische omgevingen. Er kunnen tot 128 circuits (64 via onderstations, 64 in de centrale) worden gevoed, met telkens 20 adressen per circuit.

Joker-technologie, bewaking per armatuur en per circuit behoren tot onze standaard. Het centraal batterijsysteem beschikt over een volledig automatische functiebewaking en detectie van armatuurstoringen, zonder extra datalijn.

Meer informatie en documentatie: Centrale noodverlichting
