Compact centraal voedingssysteem ELS 220

Klein centraal noodverlichtingssysteem voor 230V noodverlichtings- en vluchtwegaanduiding armaturen.

Het ELS 220-systeem combineert 24V batterijtechnologie met 230V eindcircuits, welke is uitgerust met de technologie van CPS 220/20 JOKER-technologie en het bedienen en monitoren van 230V noodverlichtings- en vluchtrouteaanduiding armaturen.

De ELS 220 is een innovatief, centraal noodverlichtingssysteem dat speciaal is ontwikkeld voor de betrouwbare voeding en bewaking van 230V noodverlichtings- en vluchtwegaanduiding armaturen. Het zorgt voor een probleemloze werking bij stroomuitval en biedt uitgebreide bewakingsopties.

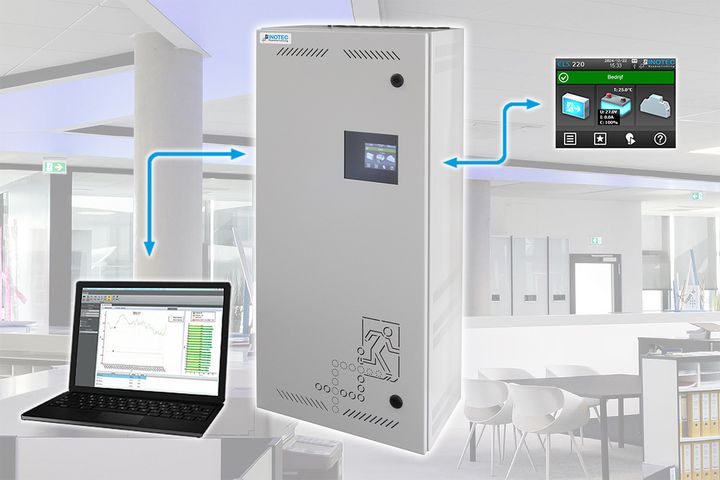

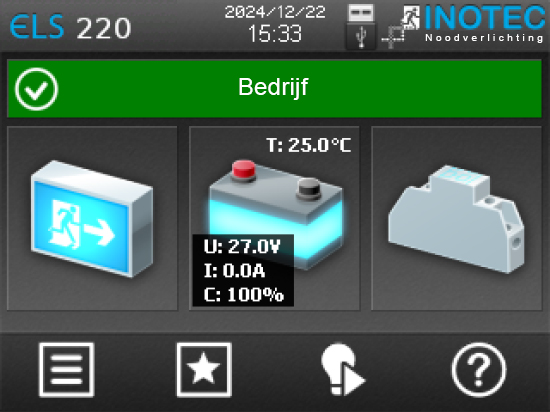

Het hart van de ELS 220 is de geïntegreerde TFT-besturingseenheid, die een comfortabele bediening mogelijk maakt. Hier worden alle instellingen en tekstinformatie over modules, toepassingen en verlichting opgeslagen in een permanent geheugen – zelfs na een spanningsuitval blijven de gegevens behouden.

Toepassingsmogelijkheden:

Het ELS 220-systeem is zeer geschikt voor kleine tot middelgrote projecten of oplossingen waarin het gebruik van 230V armaturen wenselijk is, of wanneer de afmetingen van de CPS 220/20 centrale batterijsysteem te groot is.

De ELS 220 is zo ontworpen, dat het onder andere gemakkelijk de ELS-SV-systemen kan vervangen. Met identieke afmetingen in hoogte en breedte (850 x 400 mm) kan de installatieplaats behouden blijven. Bestaande armaturen kunnen in de meeste gevallen worden hergebruikt.

Uitgebreide test- en controlefuncties:

De ELS 220 biedt de mogelijkheid om handmatige tests op elk moment uit te voeren. Alternatief kunnen automatische tests op vrij programmeerbare tijdstippen plaatsvinden. Alle testresultaten en statuswijzigingen worden opgeslagen in het geïntegreerde controlelogboek.

Opbouw:

Het ELS 220/500 voedingssysteem heeft een maximaal aangesloten vermogen van 500W. Het systeem wordt eenvoudig bediend via een TFT-touchscreen. Naast het opladen van de batterijen zorgt een bidirectionele omvormer ervoor dat de eindcircuits in noodmodus worden gevoed. De uitgangsspanning van de eindcircuits in noodmodus is een constante 250V DC. Dankzij het modulaire ontwerp en de eenvoudig aan te sluiten componenten is het onderhoud erg gebruiksvriendelijk. En dat komt ten gunste van een lagere TCO (Total Cost of Ownership). Het systeem kan worden uitgebreid tot maximaal 8 circuits.

Afmetingen: 850x400x240mm
Uitgangsspanning: 230V AC / 250V DC +0/-5%
Max. uitgangsvermogen: 500W

Standaard uitgerust met:

  • 1 schakelapparaat 4x2A in JOKER-technologie
  • TFT-touchscreen
  • BCS Batterij Controle Systeem
  • 8 lichtschakelingangen 230V AC
  • Ethernet-interface (modbus, email, beheer) - INOView / INOWeb
  • USB-interface voor programmeren via INOTEC Project Configurator

Dit centraal noodverlichtingssysteem is schaalbaar, toekomstbestendig en ideaal voor projecten van elke omvang – van scholen tot luchthavens.

Uitstekend inzetbaar in o.a.:

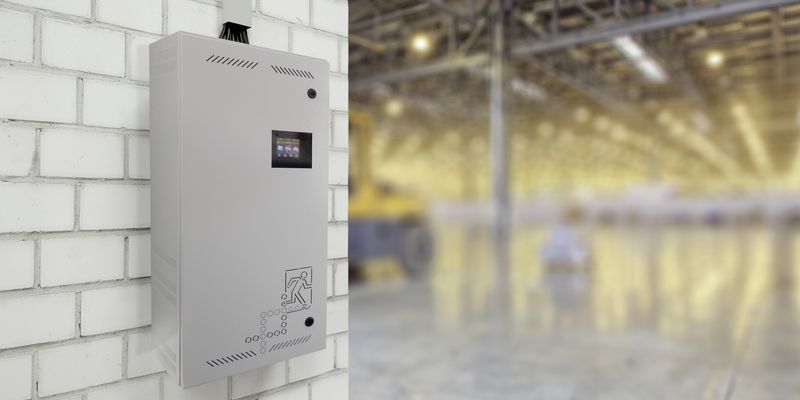

Utiliteit, Industriële omgevingen, Distributie Centra, Zorginstellingen, Ziekenhuizen, VvE omgevingen, Stations, Sportcomplexen, Zwembaden, Parkeergarages, Hotels en of Onderwijs omgevingen
