Adresmodules
Functioneert samen met de INOTEC Centrale Noodverlichting (CPS220) oplossingen.
Ondersteund LED en Fluorescentie lichtbronnen.
J-SV-Adresmodules met Sense Input
| Nieuw Art. Nr. | Oud Art. Nr. | Type | Ondersteunt |
|---|---|---|---|
| 101416429 | 851002 | J-SV-Modul./S | 5-120W |
| 101416631 | 851004 | J-SV-Modul.2/S | 20-300W |
| 101417136 | 851025 | J-SV-Modul.3/S | 2-30W |
| 101417439 | 851029 | J-SV-Modul.4/S | 18-120W |
| 101417237 | 851026 | J-SV-Modul.L/S | 5-120W |
Kenmerken:
Voltage: 230 V AC, 50/60 Hz : 220 V DC, ±20 %
Perm. temp.: -15°C ... +65°C. EMC beschermt tegen EN 55015
Afmetingen:
J-SV- Modul/S, J-SV-Modul.2/S, J-SVModul.3/Sen J-SV-Modul.4/S: 28x90x40mm (HxLxB)
J-SVModul. L/S: 17,9x240,4x26,4mm (HxLxB)
J-SV-Adresmodules; Algemene verlichting naadloos integreren in uw noodverlichtingsplan
Deze adresmodules met JOKER functie stellen uw algemene LED en of Fluorescentie armaturen , i.c.m. met een INOTEC CPS220, in staat in continu, niet continu en geschakelde mode te functioneren op één en de zelfde afgaande verlichtingsgroep.
Algemene functionele LED of Fluorescentie verlichtingsarmaturen worden met een adresmodule, inclusief JOKER functie en individuele armatuurbewaking, integraal meegenomen in uw verlichtingsplan. Kosteneffectief, duurzaam en esthetisch optimaal!
De adresmodules beschiken over een sense-input functie en over een inverted fasemonitor waarmee het armatuur lokaal of op groepsniveau geschakeld kan worden.
Geschikt voor Centrale Noodverlichting oplossingen (CPS220) conform EN 50171 / EN 50172.

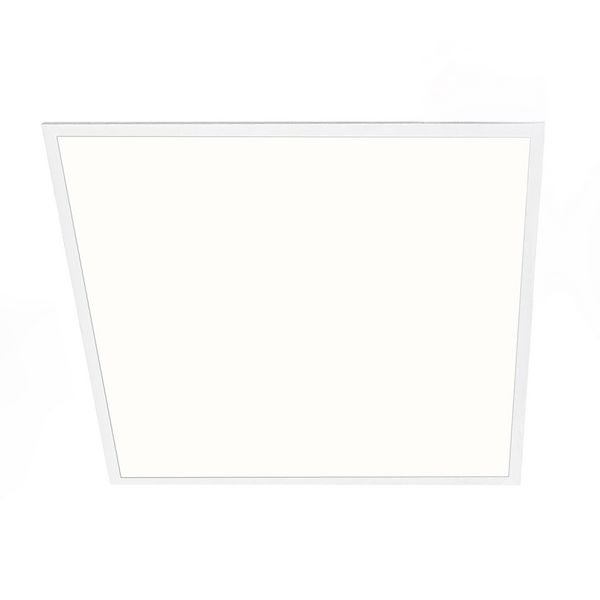

Ontworpen om, af fabriek of door INOTEC, geïnstalleerd te worden in of op algemene functionele verlichtingsarmaturen zoals LED Downlighters of LED Lichtlijnen en LED Panelen.
Wenst u nader geïnformeerd te worden inzake de toepassingsmogelijkheden?
Groepenkaart Centrale Noodverlichting CPS220/64
Beschikbare typen groepenkaarten voor CPS220/64:
| Nieuw Art. Nr. | Oud Art. Nr. | Type | Omschrijving |
|---|---|---|---|

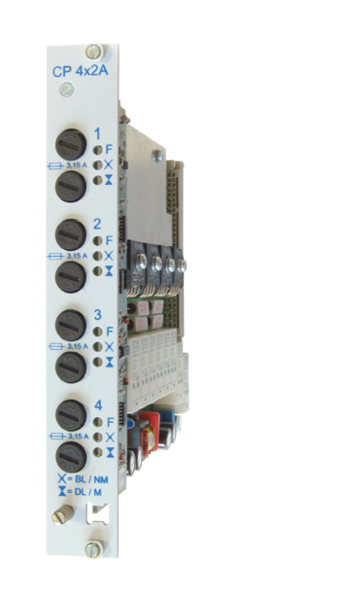

| 104218113 | 979002 | CP 4x2A | 4 groepen á 2A |

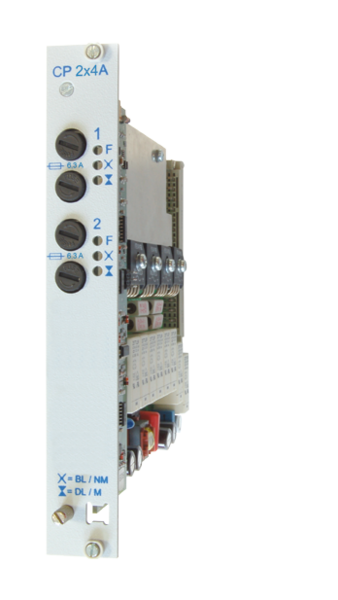

| 104218214 | 979004 | CP 2x4A | 2 groepen á 4A |

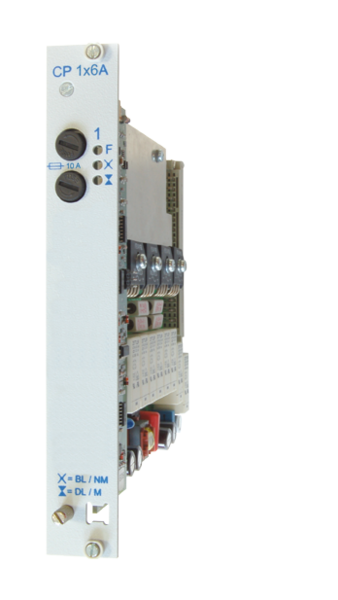

| 104218315 | 979005 | CP 1x6A | 1 groep á 6A |
| 104218416 | 979009 | CP 2x2,5A | 2 groepen 24V a 2,5A |
Groepenkaart voor CPS220/48.1 ofwel CPS220/SV
Beschikbare typen groepenkaarten voor CPS220/48.1:
| Nieuw Art. Nr. | Oud Art. Nr. | Type | Omschrijving |
|---|---|---|---|
| 104218921 | 929100 | SKE 2x3A | 2 groepen á 3A |
| 104219022 | 929102 | SKE 1x6A | 1 groep á 6A |
Groepenkaart voor CPS220/48.0:
Beschikbare typen groepsmodules voor CPS220/48.0 ook wel CPS220 / SV:
| Nieuw Art. Nr. | Oud Art. Nr. | Type | Omschrijving |
|---|---|---|---|
| 919002 | SU/SKÜ 2x3A | 2 groepen á 3A | |
| 919011 | SU/SKÜ-J 2x3A J | 2 groepen á 3A | |
| 929006 | SU/SV-J 2x3A SV | 2 groepen á 3A |
Wenst u nader geïnformeerd te worden inzake de toepassingsmogelijkheden?
Netwachters Centrale Batterijsystemen
Waar is een netwachter voor bedoeld?
Een netwachter is in deze bedoeld om defecten aan fase of groepen te signaleren in algemene licht (onder) verdeel kasten (LVK c.q. OVK) om daarmee de centrale noodverlichting installatie te activeren.
Conform NEN-1010 moeten noodverlichtingarmaturen die niet continu in bedrijf zijn, worden geactiveerd door een defect in de voeding naar de normale verlichtingsarmaturen in de ruimte waarin zij aanwezig zijn. Van noodverlichtingarmaturen die continu in bedrijf zijn moeten de normale voedingsbronnen worden bewaakt bij de hoofdschakel- en verdeelinrichting.
Het belang hiervan wordt ook verwoord in de NEN-EN 50172 (hoofdstuk 4.1: noodverlichting moet niet alleen in werking treden bij een volledige uitval van de openbare energievoorziening, maar ook bij een lokale storing zoals in een eindgroep / LVK).
Beschikbare typen netwachters:
| Nieuw Art. Nr. | Oud Art. Nr. | Type | Omschrijving |
|---|---|---|---|

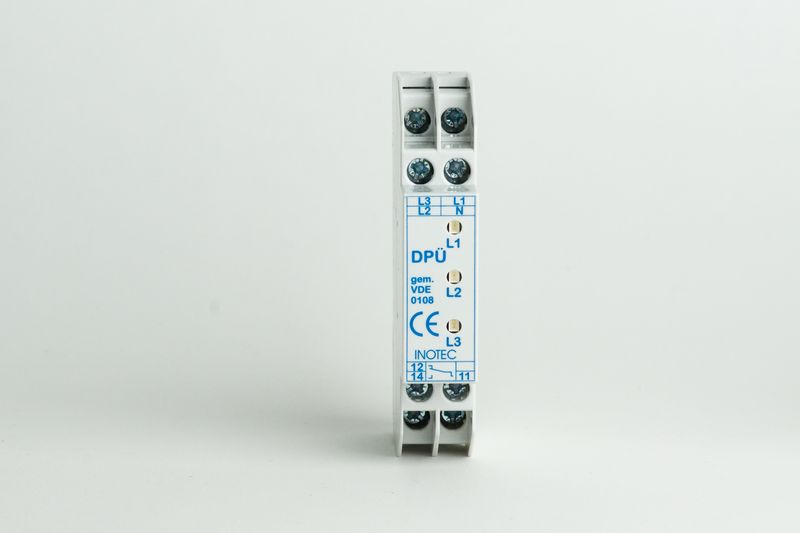

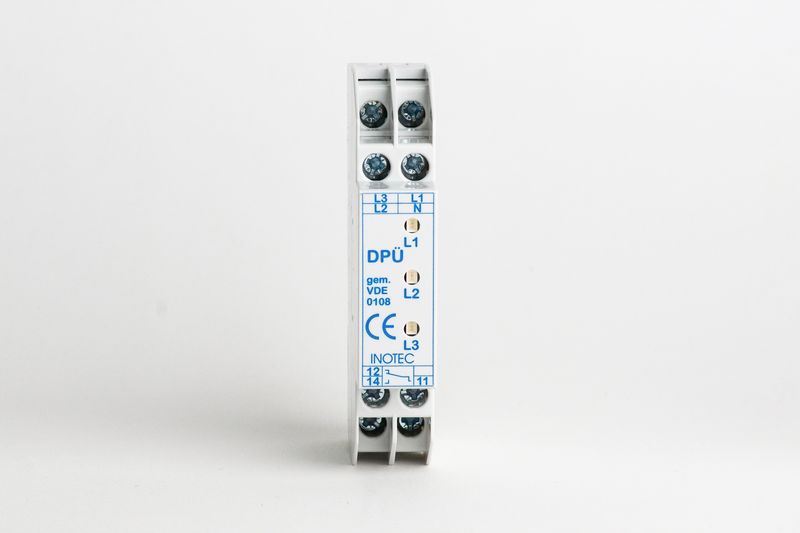

| 101432391 | 890400 | DPÜ | Din Rail 3 Fase Netwachter |
| 890414 | DPÜ/B.1 | Din Rail 3 Fase Netwachter met BUS, adresseerbaar | |
| 100893639 | 850009 | RIF5 | Din Rail Relais Interface t.b.v. ontsluiten netwachters |

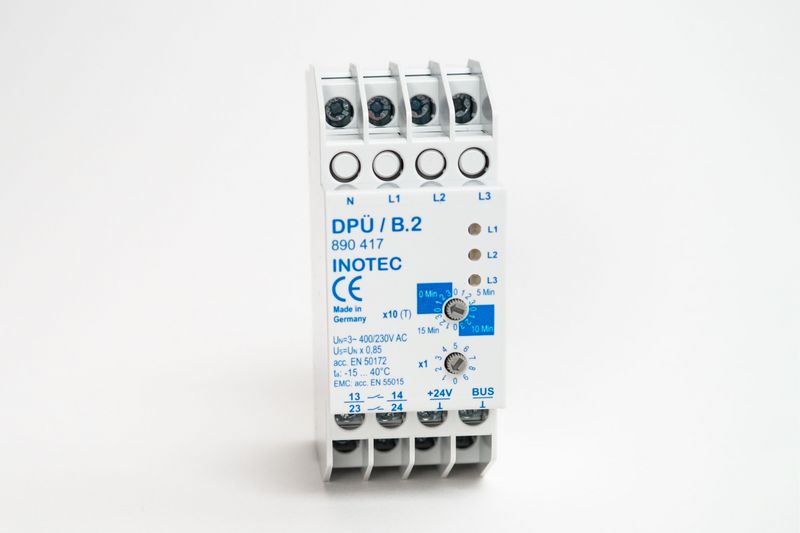

| 101434112 | 890417 | DPÜ/B.2 | Din Rail 3 Fase Netwachter met BUS, adresseerbaar |
Datasheet DPÜ Netwachters download
